کابل مخابراتی ژله فیلد به عنوان یکی از مقاوم‌ترین و مطمئن‌ترین راه‌حل‌ها برای انتقال خطوط تلفن، داده‌های صوتی و ارتباطات مخابراتی در زیرساخت‌های دفنی و حوضچه‌های شهری به شمار می‌رود. در شبکه‌های ارتباطی زیرزمینی، بزرگ‌ترین تهدید برای پایداری سیگنال، نفوذ رطوبت ناشی از بارندگی، نشتی سفره‌های آب زیرزمینی یا فرسایش جداره لوله‌های تاسیساتی است.
ورود آب به کابل‌های فاقد ژل، علاوه بر اکسیداسیون سریع مس، موجب تشکیل پدیده هم‌شنوایی (Crosstalk)، کاهش امپدانس خط و قطعی کامل تماس‌ها می‌گردد.
استفاده از ماده چسبنده و مقاوم پترولیوم ژلی در ساختار داخلی، طول عمر شبکه‌های زمینی را به چندین دهه افزایش داده است. در این مقاله ساختار چندلایه، استانداردهای صنعتی و مزایای استفاده از این نوع هادی را به صورت دقیق بررسی می‌کنیم.

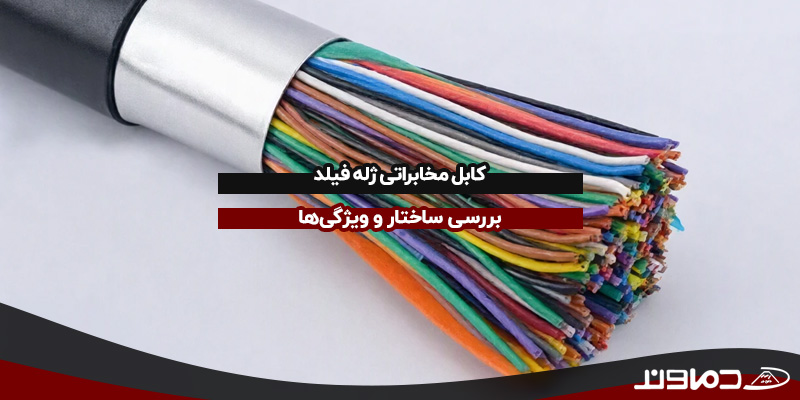

کابل مخابراتی ژله فیلد و ساختار چندلایه ضد نفوذ آب
کابل مخابراتی ژله فیلد به گونه‌ای مهندسی شده است که فضای بین زوج‌سیم‌ها، فویل و مغزی کابل را ماده‌ای ژله‌ای پایه نفتی و ضد آب به طور کامل پر می‌کند. این ژله هیدروکربنی نقطه قطرهای شدن (Dropping Point) بسیار بالایی دارد و در حرارت‌های بالای تابستان یا برودت‌های زمستان تغییر حالت نمی‌دهد و روان نمی‌شود. وظیفه اصلی آن جلوگیری از حرکت مویرگی آب در راستای طولی کابل در صورت آسیب‌دیدگی موضعی روکش خارجی است.
علاوه بر ژله پرکننده، لایه‌های حفاظتی این کابل به شرح زیر طراحی می‌شوند:
- هادی تمام‌مس: مغزی‌های مسی با قطرهای استاندارد ۰.۴، ۰.۶ یا ۰.۹ میلی‌متر با پوشش عایق پلی‌اتیلن جامد یا اسکین-فوم-اسکین (Foam-Skin).
- تابیدگی منظم زوج‌ها: دسته‌های زوج‌سیم‌ها با فواصل گام متفاوت تابیده شده‌اند تا تداخل نویز مغناطیسی به حداقل برسد.
- فویل آلومینیومی با پوشش کوپلیمر: لایه‌ای که ضمن شیلدینگ در برابر امواج مزاحم، پیوند محکمی با ژله برقرار کرده و به عنوان سد رطوبتی عمل می‌کند.
این مشخصات منطبق بر معیارهای سخت‌گیرانه کابل مخابراتی و زوجی در شرکت‌های ارتباطات زیرساخت تدوین شده است.
تفاوت مدل‌های خاکی (BFC) و کانالی (CFC)
کابل مخابراتی ژله فیلد عمدتاً در دو تیپ پرکاربرد تولید و عرضه می‌شود که هر یک نیازمندی‌های فیزیکی مشخصی را پوشش می‌دهند:
- کابل ژله‌فیلد کانالی (CFC): این مدل برای نصب در داکت‌ها، ساب‌داکت‌ها و حوضچه‌های بتنی زیرزمینی خطوط شهری طراحی شده است. بدنه این کابل دارای روکش پلی‌اتیلنی سنگین ضد سایش است اما فاقد لایه زرهی فولادی است.
- کابل ژله‌فیلد خاکی یا دفنی مستقیم (BFC): در این ساختار، علاوه بر پوشش ژله و فویل، یک لایه نوار فولادی کنگره‌دار (Corrugated Steel Tape) قرار دارد. این آرمور فلزی مانع نفوذ دندان جوندگان، مقاومت در برابر فشار سنگ‌های بستر خاک و جلوگیری از پارگی در زمان عملیات خاک‌برداری می‌شود.
هر دو ساختار به دلیل بهره‌گیری از مس خالص و عایق باکیفیت منطبق با دستورالعمل‌های سیم و کابل استاندارد تولید شده و دوام شبکه ارتباطی را در سخت‌ترین اقلیم‌ها تضمین می‌کنند.
کابل مخابراتی ژله فیلد و مهار پارازیت‌های القایی
کابل مخابراتی ژله فیلد در مجاورت شبکه‌های توزیع برق فشار قوی یا کابل‌های صنعتی کشیده می‌شود. وجود لایه فویل پیوسته در زیر روکش بیرونی و سیم تخلیه (Drain Wire)، همانند عملکردی که در کابل شیلد دیده می‌شود، تمام میدان‌های فرکانس‌بالا و امواج القایی خطوط مجاور را جذب کرده و به چاه ارت تخلیه می‌نماید.
در کنار این لایه‌ها، رعایت استانداردهای لحیم‌کاری یا استفاده از کانکتورهای ژله‌ای (مانند کانکتور UY) در مفصل‌بندی‌های داخل حوضچه حائز اهمیت است تا آب‌بندی در محل اتصال رشته‌ها حفظ شود.
استفاده از محصولات ژله‌فیلد استاندارد دماوند کابل، پایداری بدون نوسان خطوط اینترنت پرسرعت (DSL) و شبکه‌های دیتای سازمانی را در برابر رطوبت و آسیب‌های محیطی تضمین می‌نماید.
