انتخاب صحیح سیستم حفاظتی در تأسیسات الکتریکی، اولین قدم برای تضمین ایمنی تجهیزات و جان انسانهاست. در این میان، سیم ارت یا سیستم اتصال به زمین، وظیفه دارد جریانهای خطا را به زمین هدایت کند تا از برخورد الکتریکی جلوگیری شود. اما یکی از چالشهای اصلی مهندسان و پیمانکاران، تعیین سایز مناسب این هادی است. برای این منظور، استفاده از یک جدول سطح مقطع سیم ارت و دانش کافی در مورد محاسبه سایز کابل ارت برای هر پروژه الزامی است.
یک سیم ارت با سطح مقطع بسیار کم، نمیتواند جریان خطای شدیدی را که در لحظه اتصال کوتاه رخ میدهد، تحمل کند و در نتیجه وظیفه حفاظتی خود را انجام نمیدهد. از سوی دیگر، استفاده از سیم ارت با سایز بیش از حد نیاز، باعث افزایش بیدلیل هزینهها و دشواری در نصب میشود. بنابراین، شناخت استانداردهای مربوط به سطح مقطع سیمها اهمیت بالایی دارد.
اهمیت استفاده از سیم ارت استاندارد
سیم ارت وظیفه دارد در صورت بروز خطا در تجهیزات (مانند اتصال کوتاه بین فاز و بدنه دستگاه)، جریان اضافی را به سمت زمین هدایت کند. این کار باعث میشود فیوز یا کلید مینیاتوری مربوط به آن مدار، سریعاً عمل کرده و جریان را قطع کند. اگر سیم ارت ضعیف یا با سایز نامناسب انتخاب شود، جریان خطا ممکن است از مسیر سیم رد نشود، بلکه از طریق بدنه دستگاه یا پوست انسان عبور کند.
استفاده از سیم و کابل استاندارد در سیستم ارتینگ، تضمین میکند که مقاومت مسیر تا زمین در کمترین حد ممکن باشد. این موضوع باعث میشود که سیستم حفاظتی در کمترین زمان ممکن فعال شود و از آسیبهای جدی جلوگیری گردد.

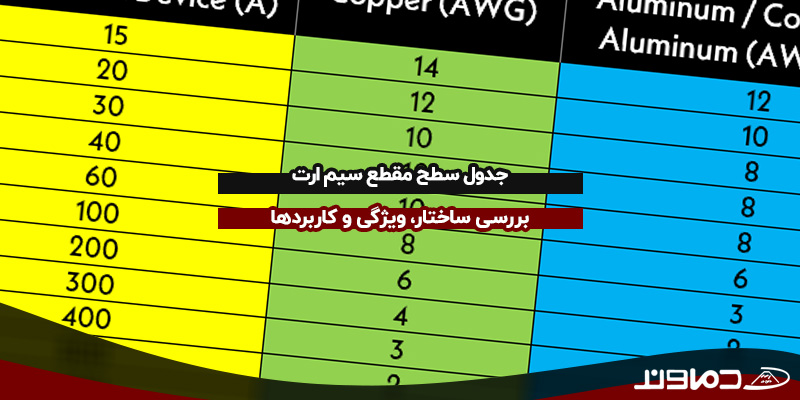

جدول سطح مقطع سیم ارت بر اساس جریان نامی
در پروژههای برقکشی، معمولاً از جداول استاندارد برای تعیین سایز سیم ارت استفاده میشود. یکی از رایجترین روشها، انتخاب سایز سیم ارت بر اساس سطح مقطع سیم فاز است. طبق استانداردهای بینالمللی، اگر سطح مقطع سیم فاز (سیم اصلی) کوچک باشد، سایز سیم ارت میتواند همان سایز فاز باشد، اما با افزایش سایز فاز، سیم ارت نیز باید به تناسب افزایش یابد.
در جدول سطح مقطع سیم ارت، معمولاً روابط زیر به صورت خلاصه ارائه میشود:
- اگر سطح مقطع سیم فاز تا ۱۶ میلیمتر مربع باشد، سیم ارت باید همسایز با سیم فاز باشد.
- اگر سطح مقطع سیم فاز بین ۱۶ تا ۳۵ میلیمتر مربع باشد، سیم ارت باید حداقل ۱۶ میلیمتر مربع باشد.
- برای سیمهای فاز بزرگتر از ۳۵ میلیمتر مربع، محاسبات بر اساس فرمولهای دقیقتر انجام میشود.
البته توجه داشته باشید که این یک راهنمای کلی است و در پروژههای صنعتی پیچیده، باید از جداول تخصصیتر استفاده کرد.
روشهای محاسبه سایز کابل ارت در پروژههای صنعتی
محاسبه سایز کابل ارت فراتر از نگاه کردن به یک جدول ساده است. در محیطهای صنعتی و تأسیسات بزرگ، مهندسان باید عوامل متعددی را در نظر بگیرند. یکی از مهمترین پارامترها، میزان جریان خطای پیشبینی شده (Fault Current) است. کابل ارت باید بتواند این جریان را برای مدت زمان مشخصی (زمان قطع مدار) بدون اینکه ذوب شود یا آسیب ببیند، تحمل کند.
عوامل مؤثر در محاسبه سایز کابل ارت عبارتند از:
۱. میزان جریان خطا: چقدر جریان در لحظه اتصال کوتاه وارد سیستم میشود؟
۲. زمان قطع مدار: چقدر زمان برای قطع شدن فیوز یا کلید وجود دارد؟
۳. جنس هادی: سیم ارت مسی است یا آلومینیومی؟ (مس رسانایی بیشتری دارد).
۴. دمای محیط و شرایط نصب: کابل در چه دمایی و در چه بستری قرار دارد؟
با داشتن این اطلاعات، میتوان با استفاده از فرمولهای استاندارد (مانند فرمول IEC)، دقیقترین سایز کابل را محاسبه کرد.
تفاوت سیم ارت تک رشته و افشان در سیستمهای حفاظتی
بسته به نوع نصب و محیط، ممکن است نیاز به سیم ارت تک رشته (مفتولی) یا سیم افشان داشته باشید. در تابلوهای برق و مسیرهایی که نیاز به انعطافپذیری بالایی دارند، استفاده از سیم افشان اولویت دارد. اما در مسیرهای مستقیم و نصبهای ثابت که تحت فشار مکانیکی کمتری هستند، سیم مفتولی یا تک رشته به دلیل استحکام بیشتر، انتخاب مناسبتری است.
در هر دو حالت، مهمترین نکته خلوص مس و رعایت سطح مقطع واقعی است. کابلهای بیکیفیت که در واقعیت سطح مقطع کمتری نسبت به آنچه روی آنها نوشته شده دارند، در زمان وقوع خطا، بزرگترین خطر را برای سیستم ایجاد میکنند.
نکات ایمنی در نصب سیم ارت
پس از انتخاب سایز مناسب از طریق جدول سطح مقطع سیم ارت، مرحله نصب نیز بسیار حساس است. اتصال سیم ارت به بدنه تجهیزات و سیستم زمین باید بسیار محکم و بدون اصطکاک یا اکسیداسیون باشد. استفاده از کابلهای استاندارد و کابلهای شیلددار در مسیرهای حساس میتواند به پایداری سیستم کمک کند. همچنین، اطمینان از اینکه مسیر سیم ارت کوتاه و با کمترین تعداد خم باشد، مقاومت مسیر را کاهش میدهد.
چرا باید از جداول استاندارد استفاده کرد؟
استفاده از حدس و گمان در تعیین سایز کابلهای حفاظتی، خطرناکترین کار در مهندسی برق است. جداول استاندارد بر پایه تستهای آزمایشگاهی و محاسبات ریاضی دقیق تدوین شدهاند. وقتی شما از یک جدول معتبر استفاده میکنید، در واقع در حال رعایت قوانین ایمنی جهانی هستید. این کار باعث میشود که در صورت بروز هرگونه مشکل الکتریکی، سیستم شما طبق پیشبینی، واکنش نشان دهد و از خسارات جلوگیری کند.
